LEM rafforza la sua leadership nel segmento dell'alta precisione con due nuovi prodotti, completando la famiglia di sensori di corrente IN
LEM, specialista nella tecnologia per la misura elettrica, aggiunge due nuovi sensori di corrente alla sua famiglia IN, adatti ad una vasta gamma di sistemi esigenti nei settori medicale, test & measurement, misura dell'energia e della potenza.
Il sensore di corrente IN 1500 S è stato progettato specificamente per alte prestazioni e precisione in applicazioni con corrente nominale di 1500A, mentre il sensore di corrente IN 1000 SHF è adatto per applicazioni che richiedono una larghezza di banda molto ampia. I nuovi prodotti sono le ultime aggiunte alla famiglia IN di sensori di alta precisione di grande successo, noti per la loro elevata affidabilità in applicazioni come MRI, unità di calibrazione, misuratori di potenza e misure dell'energia.
“La nostra gamma di sensori di corrente ad alta precisione è un fiore all'occhiello di una competenza senza pari nella misura elettrica, e nessun concorrente ha la stessa gamma, con le stesse prestazioni”, ha affermato Marco Locatelli, Global Product Manager for smart grid and high precision, presso LEM. “IN 1500 S offre tutti i vantaggi della famiglia IN per applicazioni con corrente nominale di 1500A, come alta precisione e bassa rumorosità, mentre IN 1000 SHF è il nostro campione per l'elevata larghezza di banda”.

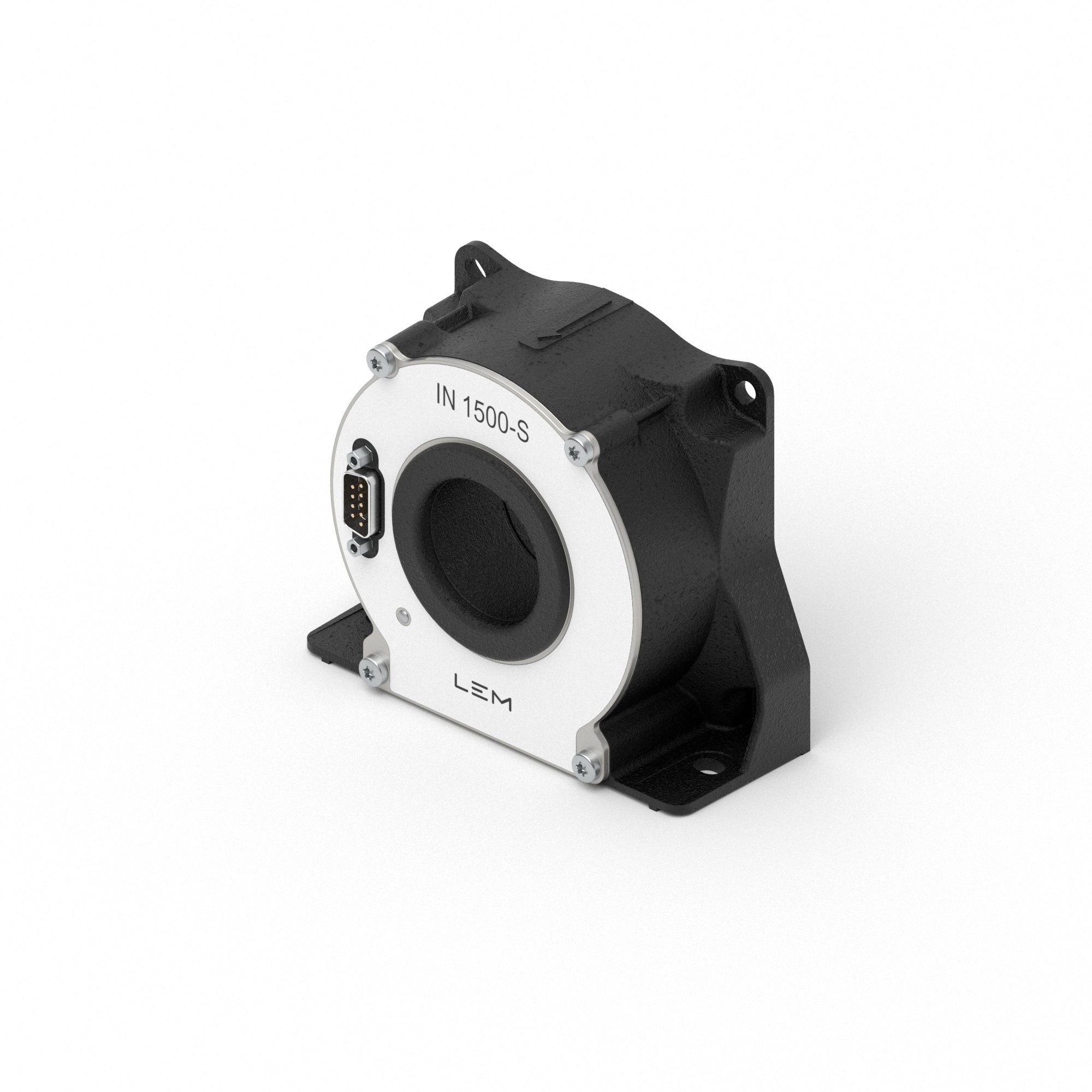

LEM e i suoi IN 1500 S...
Con IN 1500 S, la famiglia IN per il rilevamento della corrente vanta ora otto dispositivi ed è la gamma di sensori di corrente ad alta precisione più avanzata di LEM, sostenuta dai trasduttori di corrente closed-loop di LEM che utilizzano rilevatori zero-flux altamente precisi basati sulla tecnologia fluxgate di LEM. I sensori di corrente ottengono misure di corrente ad altissima precisione per correnti DC, AC e pulsate.
L'utilizzo della tecnologia fluxgate nei trasduttori per una misura precisa della corrente non è una novità. Tuttavia, è soggetta a limitazioni legate a ripple derivato dalla tensione di eccitazione. L'innovazione di LEM porta i trasduttori di corrente fluxgate a livelli di prestazioni precedentemente non raggiunti attraverso la tecnologia digitale, ottenendo non solo una significativa riduzione di quel ripple dal segnale di pilotaggio fluxgate, ma migliorando significativamente l'immunità del dispositivo agli effetti della temperatura, alle interferenze e alla variazione della tensione di alimentazione. Inoltre, LEM ha utilizzato FPGA per un avvio più rapido, i dispositivi sono anche certificati UL/UR per le Americhe.
La famiglia IN vanta già i dispositivi IN 100 S, IN 200 S, IN 400 S, IN 500 S, IN 1000 S, IN 1200 S e IN 2000 S, per correnti nominali di 100A, 200A, 400A, 500A, 1000A, 1200A e 2000 A, rispettivamente. L’ IN 1500 S per i 1500A completa ora la gamma. Tutti hanno un connettore di interfacciamento D-Sub 9-pin maschio e grandi aperture per cavi e busbar di varie dimensioni.
Il loro alloggiamento in metallo migliora l'immunità alle interferenze esterne e migliora la dissipazione di potenza. Un segnale di stato indica lo stato del trasduttore e un indicatore LED conferma il corretto funzionamento.
Le loro altre caratteristiche principali, inclusa quella del nuovo dispositivo IN 1500 S, sono:
- La migliore precisione della categoria, con eccellente linearità (fino a ± 0,0002%) e offset elettrico minimo;
- Ampia larghezza di banda di frequenza: fino a 2 MHz @ ± 3 dB;
- Sovracorrente e protezione integrate nel design;
- Intervallo di temperatura operativa esteso, tra -40°C e +85°C, eccetto IN 1500 S che funziona tra -40 °C e +50 °C;
- Stabilità estremamente elevata: fino a 0,1 ppm / mese .
...e poi c'è l'IN 1000 SHF
Il secondo dispositivo che LEM sta lanciando ora è l'IN 1000 SHF, che rappresenta una svolta nella misura della corrente. IN 1000 SHF spinge la larghezza di banda a 2,5 MHz (@ ± 3 dB), con un tempo di ritardo di poco inferiore a 1 ns (al 10% della corrente nominale), ovvero mille volte più veloce del modello IN 1000 S e oltre cinque volte la sua larghezza di banda. L'offset elettrico è migliorato di un fattore due, ora ± 5 ppm a 25 °C, la deriva della temperatura di un fattore tre, a ± 0,1 ppm/K sull'intero intervallo di temperatura di esercizio e il livello di rumore peak-to-peak è inferiore a 0,218 ppm, ovvero più di 82 volte migliore del modello standard IN 1000 S. L' output di corrente è 1A a Ip = 1000 A.
Il suo intervallo di temperature di esercizio è compreso tra -40 °C e +85 °C e, come con l'IN 1500 S, un LED esterno mostra il suo normale funzionamento e c'è un'uscita aggiuntiva per mostrare lo stato del trasduttore. È offerto in un package compatto, adatto per il montaggio su pannello piatto o verticale.
Con queste caratteristiche, e la sua estrema precisione, IN 1000 SHF rappresenta un'offerta unica sul mercato.
Tutti i dispositivi LEM IN sono adatti per una vasta gamma di applicazioni industriali, di laboratorio e mediche, che richiedono sensori di alta precisione, tra cui:
- Elementi di retroazione in amplificatori di gradiente ad alte prestazioni per RMI;
- Elementi di retroazione in alimentatori ad alta precisione e ad alta stabilità, in analizzatori di potenza e oscilloscopi;
- Unità di calibrazione;
- Misurazione dell'energia;
- Elemento di retroazione per misuratori di potenza (ad es. Banchi di prova EV) e apparecchiature T&M e
- Apparecchiature medicali come i vari scanner.
