ERNI sta espandendo i suoi connettori iBridge Ultra per includere connettori verticali e ad angolo retto maschio con terminazione a saldare per immersione, in aggiunta alle varianti SMT già disponibili. La saldatura per immersione è una tecnologia di connessione affidabile, soprattutto nell'industria automobilistica. Inoltre, i connettori da cavo a scheda sono ora disponibili anche come connettori per cavi preassemblati, per un'elaborazione efficiente e per un risparmio di tempo.
I connettori con passo di 2,0 mm sono progettati appositamente per l'impiego in ambienti difficili e forniscono connessioni compatte ed affidabili, soggette ad elevate vibrazioni. Questo tipo di requisiti si verifica tipicamente nel settore automobilistico, ad esempio negli inverter come i sistemi di ricarica di bordo o i sistemi di controllo del motore. L'elevata robustezza è garantita dal TPA ("Terminal Position Assurance"), un ulteriore fissaggio dei contatti a crimpare nell'alloggiamento della presa. Questo sistema di bloccaggio rende il collegamento particolarmente resistente alle forti vibrazioni.
Gli ultimi miglioramenti aprono nuove possibili applicazioni non solo nel settore automobilistico, ma anche nell'industria, nelle telecomunicazioni e nella tecnologia medicale. La struttura compatta e la tecnologia di contatto flessibile (SMT e saldatura a immersione) consentono l'installazione anche in luoghi critici per lo spazio.
I connettori iBridge Ultra sono stati testati secondo i requisiti USCAR-2 e USCAR-21 applicabili e sono certificati UL. Il marchio di prova UL sta per la comprovata conformità di un prodotto alle norme di sicurezza degli USA e del Canada. Ciò significa che i componenti iBridge Ultra soddisfano ora un importante criterio per il mercato nordamericano.
Nonostante il passo ridotto, i connettori hanno un'elevata corrente nominale fino a 8 A per contatto. I contatti femmina a doppio raggio garantiscono un accoppiamento affidabile e i contatti maschio stampati sono robusti, complanari e in grado di sopportare correnti elevate.

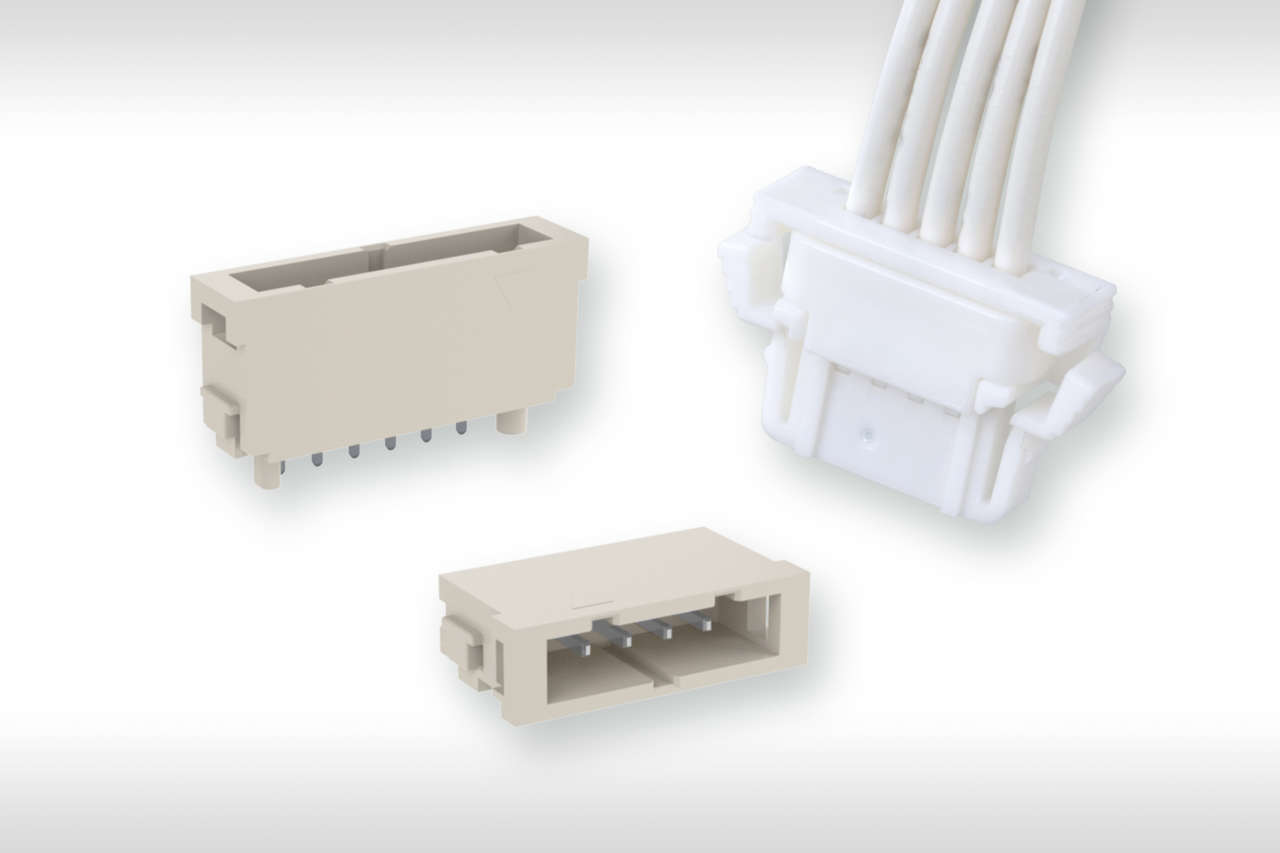

La famiglia di connettori comprende ora le seguenti varianti: connettori maschi verticali e ad angolo retto con terminazione SMT o a saldare per immersione. Le versioni SMT sono fornite in confezione a nastro su bobina e le versioni a saldare per immersione in confezione tubolare per il montaggio automatizzato. Le clip a saldare in metallo per le versioni SMT garantiscono la ritenzione del PCB e lo scarico della trazione dei contatti.
Il contatto femmina a doppio raggio compensa le tolleranze di accoppiamento per disallineamento, mentre il design a scatola chiusa assicura inoltre un posizionamento affidabile dei contatti maschi. I contatti a crimpare sono specificati per il cablaggio con AWG 22 e AWG 24. I connettori da cavo a scheda sono ora disponibili anche come standard premontati con lunghezze di cavo di 100 mm in versione singola e doppia. I connettori con contatti stagnati supportano un ampio campo di temperatura da -40 °C a +100 °C e sono disponibili con un numero di pin di 2, 3, 4, 5, 5, 6, 8, 10 e 12.
