I connettori ad alta potenza sono sempre più importanti nelle architetture elettrificate. Batterie, inverter, PDU, convertitori DC-DC, pompe e azionamenti devono infatti gestire livelli elevati di corrente e tensione, mantenendo affidabilità anche in presenza di vibrazioni, urti e condizioni ambientali difficili. In questo scenario si inserisce la serie TS1 di Amphenol Industrial, ora disponibile presso Mouser.
Connettori ad alta potenza per l’elettrificazione

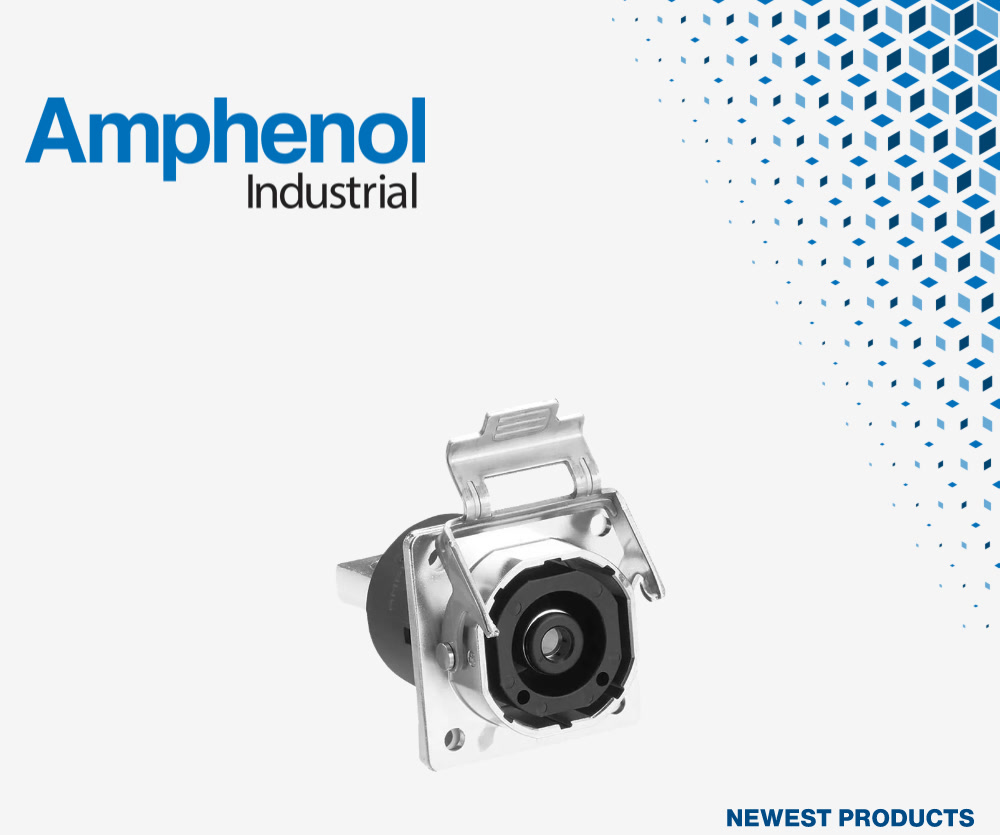

La serie TS1 è una piattaforma di connettori di potenza sigillati per applicazioni ad alta tensione e alta corrente. I dispositivi sono unipolari, con guscio metallico e un robusto sistema di aggancio. La struttura è pensata per cicli di lavoro gravosi e per applicazioni elettrificate e ibride sottoposte a elevate sollecitazioni termiche, meccaniche ed elettriche.
Inoltre, la piattaforma integra caratteristiche di schermatura per proteggere i collegamenti di potenza critici. Questo aspetto è particolarmente rilevante nelle applicazioni in cui i dispositivi di commutazione ad alta frequenza possono generare interferenze elettromagnetiche (EMI).
La gamma offre diverse configurazioni. I contatti da 8 mm arrivano fino a 200 A, mentre quelli da 12 mm raggiungono 450 A. Le versioni da 12 mm supportano tensioni fino a 2000 VDC; quelle da 8 mm arrivano invece fino a 1500 VDC. I connettori sono inoltre compatibili con cavi da 35 mm² a 120 mm², comprese le versioni con conduttori schermati singolarmente.
Protezione e resistenza meccanica
Un altro elemento centrale è la protezione dagli agenti esterni. Grazie al guscio metallico e al sistema di tenuta, i connettori TS1 raggiungono il grado di protezione IP6K9K. Sono quindi progettati per resistere agli spruzzi d’acqua su strada e ai lavaggi ad alta pressione.
La robustezza riguarda anche l’impiego meccanico. La serie è progettata per un massimo di 500 cicli di accoppiamento e testata per resistere a vibrazioni fino a 20 G. Inoltre, può operare in un intervallo di temperatura compreso tra −40 °C e +125 °C.
Di conseguenza, i connettori possono essere utilizzati sia nel vano motore sia sul telaio. Le caratteristiche della serie TS1 permettono così di affrontare applicazioni nelle quali affidabilità della connessione e resistenza all’ambiente operativo devono procedere insieme.
Dalle batterie agli azionamenti
La piattaforma trova applicazione in diversi sistemi di distribuzione della potenza. I connettori possono collegare batterie, inverter, PDU e convertitori DC-DC, oltre a pompe e azionamenti.
Il campo di utilizzo comprende applicazioni industriali, dei trasporti commerciali, oltre ai sistemi per l’energia. In particolare, la disponibilità di configurazioni fino a 450 A e 2000 VDC offre ai progettisti margini per sviluppare architetture ad alta potenza con differenti requisiti elettrici.
Per Mouser, la distribuzione della serie TS1 amplia quindi l’offerta di soluzioni dedicate all’elettrificazione. Per i progettisti, invece, il punto centrale è la possibilità di gestire collegamenti di potenza elevata combinando capacità elettrica, schermatura e protezione dagli agenti esterni.
