COSEL ha aggiunto un convertitore DC/DC da 80 W alla sua piattaforma STMGF. Disponibile in due versioni, STMGFS80 copre tutte le tensioni industriali da 9V a 76V. Utilizzando l'efficiente convertitore DC/DC MGFS80 di COSEL assemblato su scheda, la serie STMGFS80 si adatta allo stesso ingombro del suo predecessore, che in precedenza erogava solo 30 W. Pronto all'uso, STMGFS80 include morsettiere, potenziometro tensione di uscita, filtro di ingresso e condensatori aggiuntivi. La serie è conforme agli standard di sicurezza UL62368-1 e C-UL EN62368-1.
La serie STMGFS80 è disponibile in due modelli: STMGFS8024 da 9VDC a 36VDC, abbracciando sistemi a 12 e 24V, e STMGFS8048 da 18VDC a 76VDC, coprendo sistemi industriali a 24 e 48V. Sono disponibili quattro tensioni di uscita, 3,3 V/18 A; 5V/16A; 12V/6,7A e 15V/5,4A. La tensione di uscita può essere regolata da un potenziometro incluso sulla scheda madre.
Tutti i moduli includono una funzione di controllo remoto ON/OFF tramite connettore di interfaccia. La Negative logic è la modalità standard utilizzata per comandare l'ON/OFF tramite la funzione remota, anche se su richiesta può essere fornita la Positive logic RC (Opzione R).
COSEL STMGFS80 ha un'efficienza tipica fino al 92%.
Ottimizzati per il raffreddamento a convezione, gli alimentatori possono essere utilizzati in un range di temperatura ambiente tra -20 e +70 gradi centigradi. A seconda del metodo di montaggio e dei livelli di ventilazione nell'apparecchatura finale, può essere applicato un declassamento come specificato nella documentazione tecnica.
La serie STMGFS80 include protezione overvoltage e overcurrent. In caso di sovracorrente superiore al 105%, il modulo funziona in modalità hiccup e si ripristina automaticamente quando la corrente di uscita torna alla normalità.
Per la sicurezza e l'isolamento galvanico, STMGFS80 serie ha 1,500VDC Input e RC to Output, 1,000VDC Input e RC to FG e 1,000 VDC Output to FG.
STMGFS80 può essere assemblato direttamente al telaio dell'apparecchiatura fissando la piastra del dc/dc utilizzando i due fori di montaggio. Può anche essere agganciato a un telaio su guida DIN con l'opzione (N2). Opzioni aggiuntive, ad es. copertura in plastica (N1) o combinazione DIN e copertura (N3), saranno disponibili all'inizio del secondo trimestre del 2022.
La versione open frame, la serie STMGFS80 misura 52 x 29 x 117 mm (2,05 x 1,14 x 4,61 pollici) e pesa 170 g max.

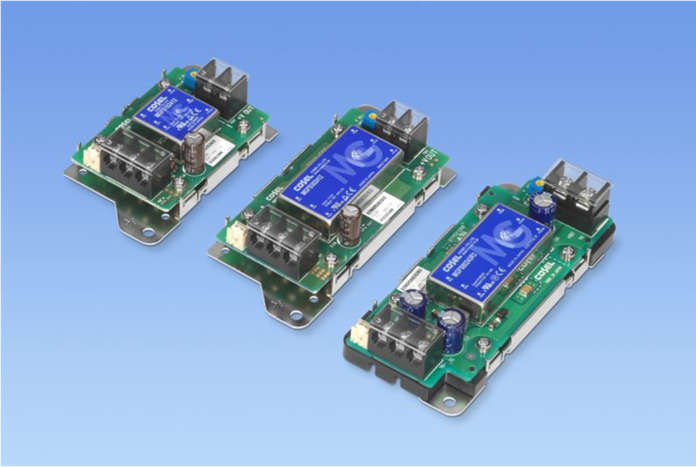

STMGFS80 si aggiunge al 15W STMGFS15 ed il 30W STMGFS30, offrendo un'ampia gamma di opzioni e possibilità ai progettisti di sistemi. Per semplificare gli aggiornamenti del sistema, STMGFS80 ha lo stesso ingombro dell'STMGFS30.
La serie STMGFS80 ha una garanzia di cinque anni ed è conforme alle direttive europee RoHS, REACH e Bassa tensione.
