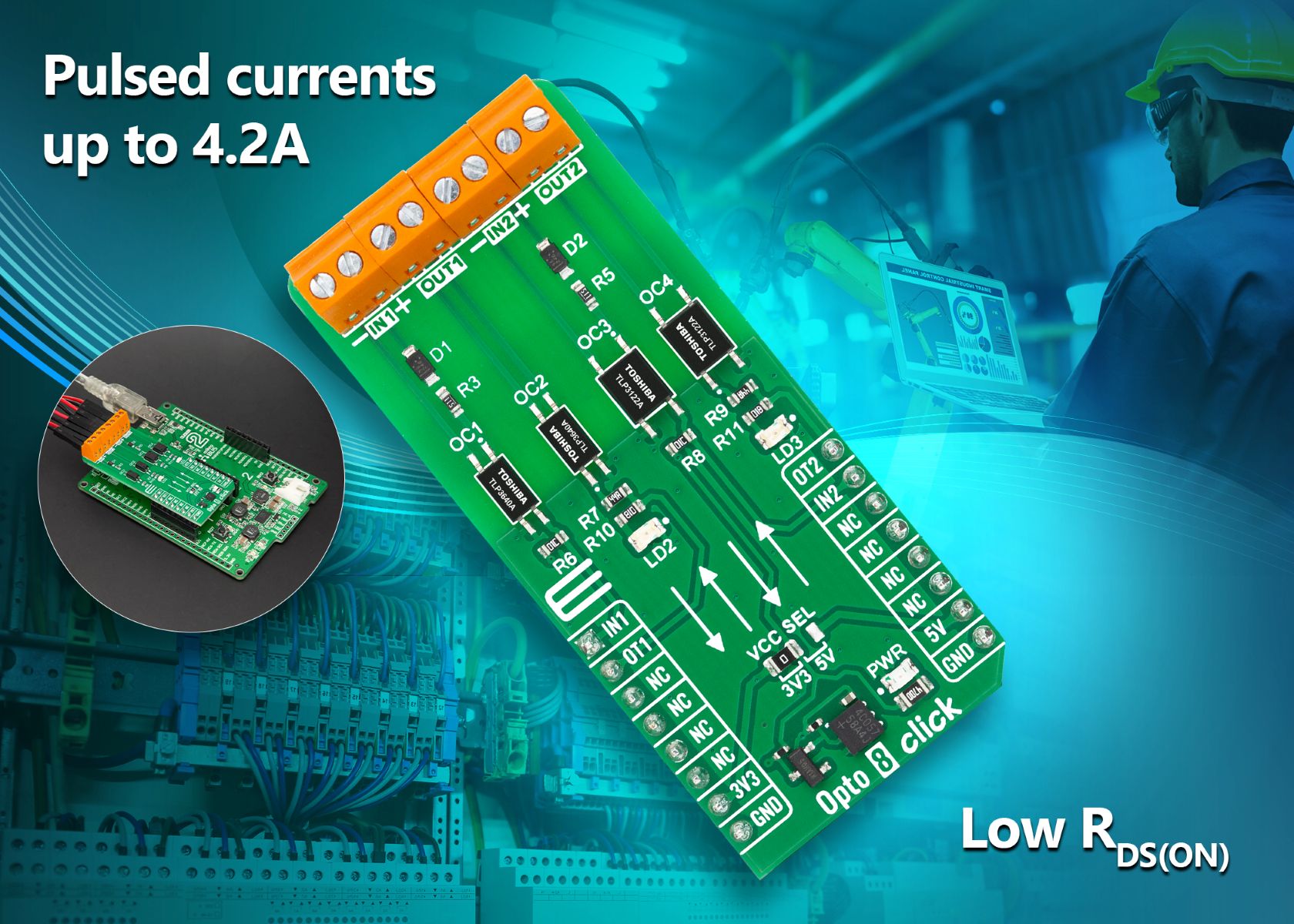

La scelta tra due fotorelè con caratteristiche simili ma non identiche è uno dei passaggi spesso sottovalutati in fase di design review. Toshiba Electronics Europe e MIKROE affrontano il problema in modo diretto: la scheda Opto 8 Click, annunciata il 25 giugno 2026, consente di montare contemporaneamente i fotorelè TLP3640A e TLP3122A sulla stessa piattaforma e di confrontarne le prestazioni nelle stesse condizioni operative, prima di fissare la scelta in BOM.
La scheda appartiene all'ecosistema Click Board di MIKROE e si interfaccia con qualsiasi sistema di sviluppo compatibile con il connettore mikroBUS. Il suo punto di interesse non è la novità in sé dei due fotorelè — entrambi già disponibili — quanto la possibilità di valutarli in modalità A/B sulla stessa board, confrontandone il comportamento sia nelle modalità singolo-canale sia in configurazione a quattro dispositivi in parallelo (due TLP3640A e due TLP3122A) per il pilotaggio di carichi più impegnativi come i motori DC.
Parametri a confronto: RDS(ON), corrente impulsata e package
I due dispositivi condividono la stessa tensione di blocco nello stato di off — 60 V — e la stessa corrente di off residua di 1 µA massimo. Le differenze rilevanti per il progettista emergono sui parametri dinamici e dimensionali. Il TLP3640A, in package SO4 a 4 pin, fornisce una corrente continua ION fino a 1 A, una corrente impulsata IONP fino a 3 A e una RDS(ON) tipica di 0,14 Ω; i tempi di commutazione sono di 0,5 ms in accensione e 0,2 ms in spegnimento. Il TLP3122A, in package SO6 a 4 pin leggermente più ingombrante, porta la ION a 1,4 A e la IONP a 4,2 A, con una RDS(ON) tipica di 0,13 Ω; i tempi di commutazione sono di 3 ms (tON) e 1 ms (tOFF).
Il confronto suggerisce che il TLP3640A è più indicato nelle applicazioni dove la velocità di commutazione è critica — interfacce analogiche nei PLC, amplificatori a guadagno programmabile negli strumenti di misura — mentre il TLP3122A offre una capacità di corrente superiore a fronte di una dinamica più lenta, adatta al controllo di carico in situazioni meno time-critical. Il package compatto del TLP3640A diventa un fattore progettuale significativo nei sistemi multi-canale ad alta densità, dove l'occupazione di board è vincolante.
Isolamento e qualifiche: conformità UL1577, cUL e VDE
Entrambi i dispositivi sono qualificati per applicazioni safety-critical con una tensione minima di isolamento BVS di 3.750 Vrms, conformi allo standard UL1577, riconosciuti cUL e approvati VDE. L'intervallo operativo di temperatura copre da -40 °C a +110 °C, un margine termico che agevola il dimensionamento in ambienti industriali gravosi senza richiedere derating significativi a livello di sistema.
L'Opto 8 Click è accompagnata dalla libreria software MIKROE con funzioni pronte all'uso e codice di esempio, oltre che dal SDK mikroSDK — che include librerie open source, API unificata e tool di sviluppo orientati alla riduzione del time to market.
Per il progettista che deve scegliere tra i due fotorelè Toshiba, la scheda Opto 8 Click abbrevia il ciclo di valutazione riducendo le variabili di contorno: stessa piattaforma hardware, stesso driver software, stesse condizioni di carico. La differenza tra un package SO4 e un SO6, una corrente impulsata da 3 A contro 4,2 A, e tempi di commutazione nell'ordine dei decimi di millisecondo contro qualche millisecondo sono grandezze che in ambiente PLC o strumentazione possono determinare la scelta finale anche in assenza di margini critici evidenti a prima vista.
