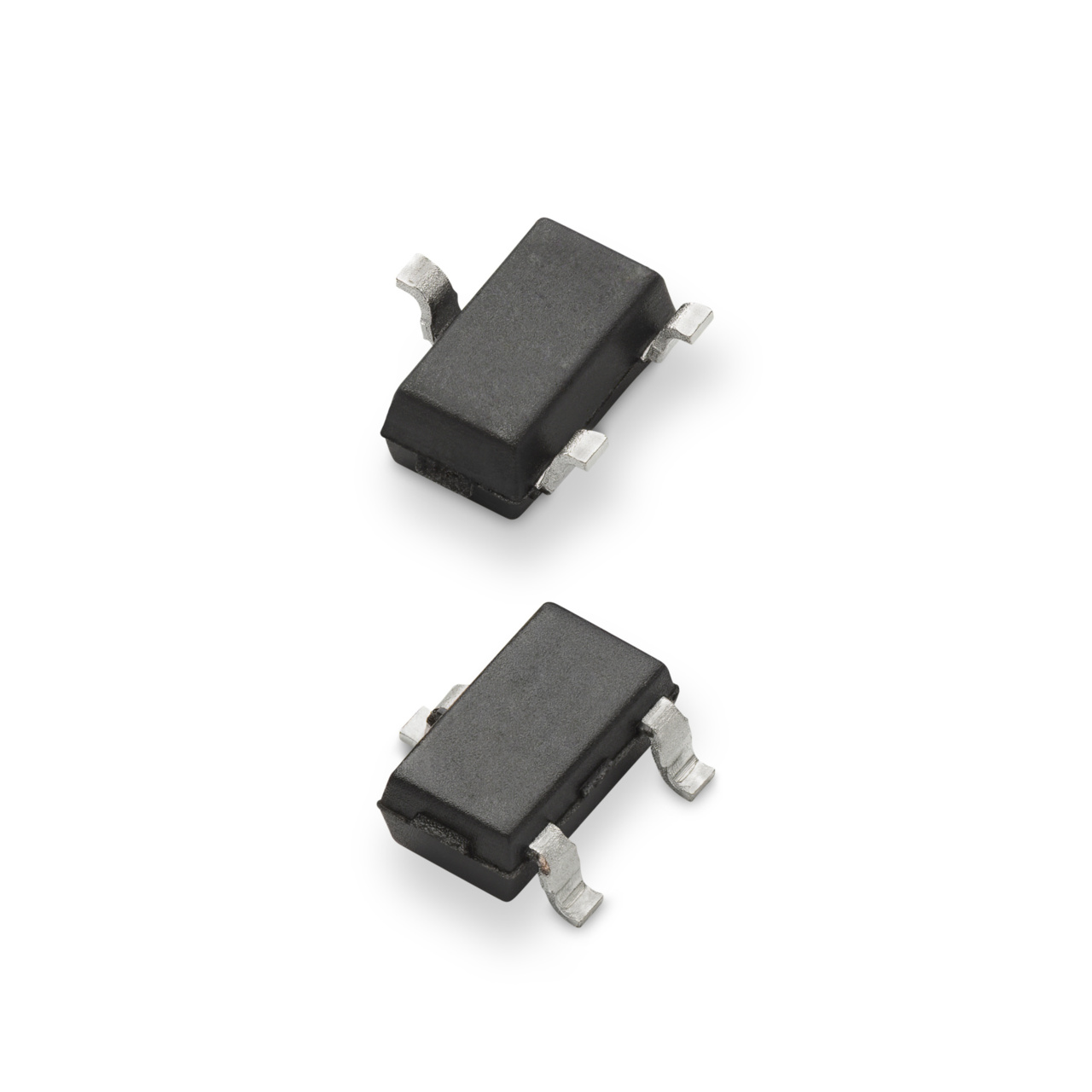

Littelfuse presenta il sensore-interruttore omnipolare TMR TX00AS314TRA, progettato per applicazioni sempre attive alimentate a batteria dove contano sensibilità, consumo e stabilità di commutazione. Il dispositivo integra un elemento TMR (Tunnel Magnetoresistance) con circuiti CMOS di condizionamento del segnale — generatore di tensione, amplificatore a basso rumore, comparatore e trigger di Schmitt — per offrire soglie di intervento precise, immunità al rumore e stabilità termica senza la necessità di componenti esterni di condizionamento. Il sensore è sensibile lungo l’asse X nel piano del package, caratteristica che facilita l’integrazione meccanica quando il magnete viene posizionato parallelamente alla superficie della board.
Progetto e integrazione meccanica
Il parametro più significativo per i progettisti di sistemi a batteria è il consumo: il TX00AS314TRA dichiara una corrente di alimentazione tipica di 1,5 µA, valore che riduce l’impatto sul bilancio energetico nei dispositivi sempre attivi come contatori intelligenti, sensori IoT e dispositivi indossabili. Il dispositivo supporta inoltre una risposta fino a 1 kHz, compatibile con applicazioni dinamiche e rotazionali che richiedono campionamento e commutazione rapide senza aumentare il consumo statico. Littelfuse descrive l’accuratezza di commutazione e l’isteresi integrata come elementi chiave per ridurre rimbalzi e falsi trigger in ambienti elettricamente rumorosi; per il progettista questo si traduce in uscite digitali più pulite e minori esigenze di filtraggio o debounce a livello firmware.
Prestazioni elettriche e consumo
Rispetto ai tradizionali sensori a effetto Hall, la tecnologia TMR offre vantaggi pratici misurabili: maggiore sensibilità e, normalmente, consumo inferiore, rendendo possibili rilevamenti con magneti più piccoli e una maggiore durata delle batterie. Littelfuse riporta un valore di sensibilità operativo che consente il funzionamento anche con magneti di ridotte dimensioni; tuttavia, dato che il testo originale non riporta tutte le curve caratteristiche (ad esempio transfer function Vout vs. campo magnetico, temperatura di lavoro estesa, o drift a lungo termine), il progettista dovrà verificare nel datasheet completo parametri quali la soglia di set/reset, l’isteresi in Gauss, la temperatura operativa e le derating curves per valutare comportamento in esercizio reale.
Verifiche richieste per applicazioni critiche
Implicazioni pratiche per il layout e l’affidabilità: il package SOT-23-3 contenente il TX00AS314TRA facilita l’integrazione in fattori di forma ridotti, ma richiede attenzione al posizionamento del magnete rispetto alla traccia di segnale e ai piani di massa per evitare disturbi magnetici e correnti parassite. L’integrazione del generatore di tensione e dell’amplificatore riduce la BOM e semplifica il routing del circuito di alimentazione; resta però necessario valutare la tolleranza dell’alimentazione e la presenza di transienti (ESD, switching nearby) perché il comparatore interno e il trigger di Schmitt rispondono a variazioni rapide di ampiezza del segnale. Sul fronte EMC, l’uso di un sensore omnipolare con threshold definito e isteresi limitata può agevolare la conformità alle emissioni condotte e ai disturbi radiati, ma il progetto PCB dovrebbe includere piani di massa continui, filtraggio locali e test di immunità per garantire robustezza in ambienti industriali.
Contesti applicativi e vincoli: il sensore è indicato per domotica (rilevazione manomissioni, posizionamento fine, limiti meccanici), automazione industriale (proximity sensing), elettronica di consumo e utility metering. In ambito automotive vanno verificate le qualifiche AEC-Q100 e i requisiti di temperatura/affidabilità a lungo termine; il comunicato non cita tali qualifiche, dunque per applicazioni automotive o mission-critical è necessario richiedere i report di qualifica e i dati di lifetime. Per sistemi IoT e dispositivi alimentati a batteria, il vantaggio pratico consiste nella possibilità di ridurre la capacità delle batterie o prolungare l’intervallo di manutenzione, ma la stima reale della durata richiede l’integrazione del consumo di 1,5 µA con i duty-cycle del resto del sistema.
Per il progettista che valuta il TX00AS314TRA, i passi successivi pratici sono: consultare il datasheet completo per le curve Vout vs. campo magnetico e temperatura, verificare le soglie e l’isteresi in Gauss, testare il comportamento in presenza di disturbi EMI tipici dell’applicazione, e provare diversi diametri e materiali di magnete per ottimizzare la distanza operativa e l’angolo di tolleranza. Queste verifiche permetteranno di sfruttare i vantaggi della TMR — sensibilità e basso consumo — minimizzando rischi di malfunzionamento e semplificando la meccanica di assemblaggio grazie al rilevamento omnipolare.
In sintesi, il TX00AS314TRA offre al progettista una combinazione di basso consumo, sensibilità e condizionamento integrato che può ridurre la BOM e i vincoli meccanici in sistemi a batteria. Per applicazioni critiche è però indispensabile esaminare i dati completi di caratterizzazione e condurre prove di integrazione sul campo.
Implicazioni chiave per il lettore
Il TX00AS314TRA può ridurre significativamente il consumo nelle applicazioni sempre attive e semplificare l’allineamento del magnete grazie alla funzione omnipolare, ma la reale integrazione richiede conferma dei dati elettrici e termici nel datasheet e test EMC/affidabilità nel contesto applicativo specifico.
