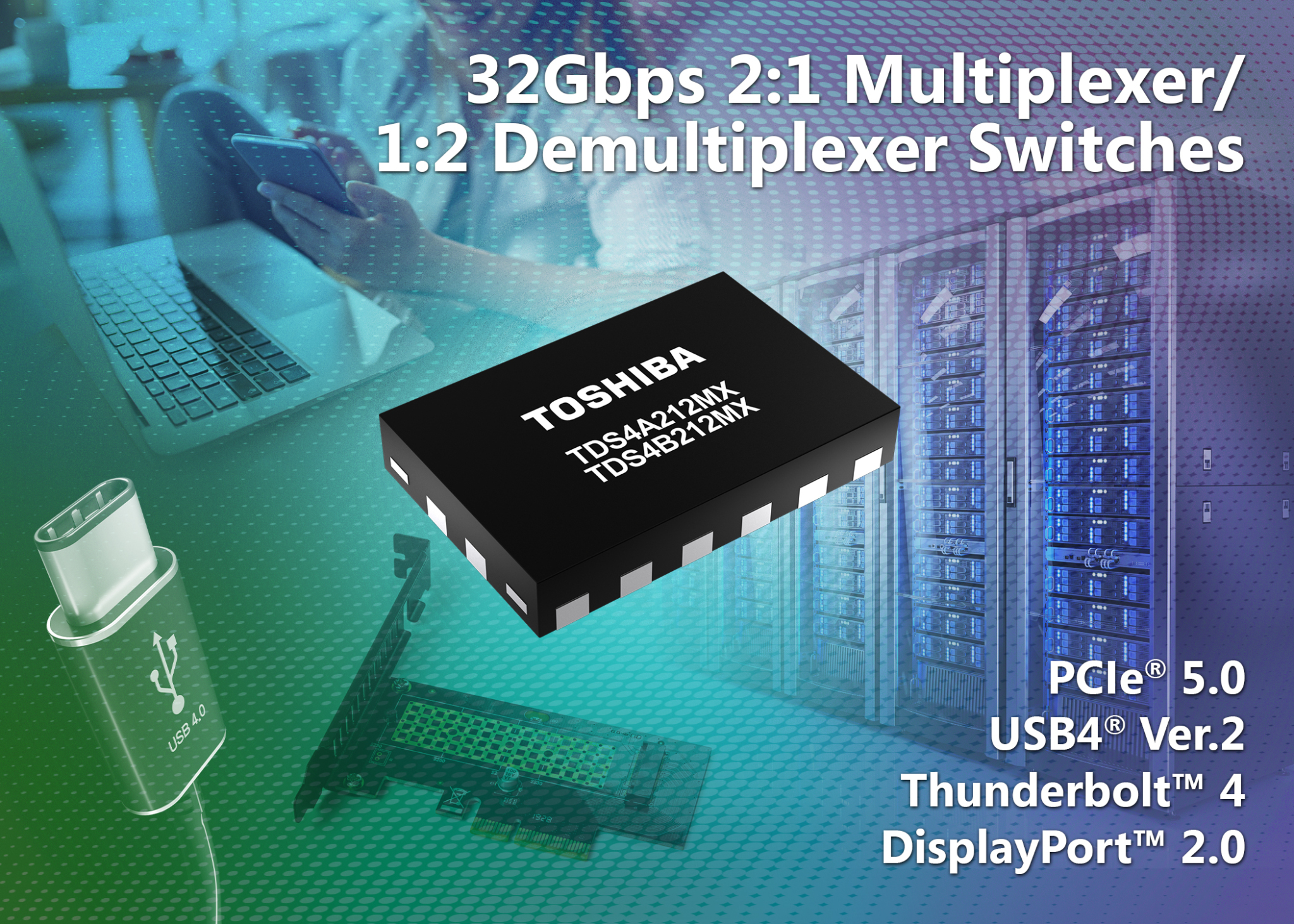

Toshiba Electronics Europe ha lanciato due nuovi switch, il multiplexer TDS4A212MX 2:1 (Mux) e il demultiplexer TDS4B212MX 1:2 (De-Mux), progettati per la trasmissione dei segnali differenziali ad alta velocità fino a 32 Gbps. Alloggiati in un package compatto, i dispositivi supportano le interfacce PCIe 5,0, USB4 Ver.2, Thunderbolt 4 e DisplayPort 2,0 per collegare ed espandere dispositivi periferici in applicazioni quali PC, apparecchiature server, dispositivi mobili e altro ancora.
I due nuovi prodotti offrono una banda (differenziale) di -3 dB di 26,2 GHz o 27,5 GHz (tipica) con una corrente DC massima in modalità attiva di 150 μA, garantendo elevati livelli di integrità del segnale. Toshiba ottiene queste caratteristiche ad alte prestazioni adottando la tecnologia di processo front-end SOI-CMOS (silicon-on-insulator) originale dell'azienda, denominata TaRFSOI.
Switch di dimensioni ridotte ad alta velocità
L'intervallo di funzionamento del segnale differenziale è compreso tra 0 e 2,0 V per la tensione di modo comune e tra 0 e 1,8 VPp per l'escursione della tensione differenziale, e supporta un'ampia gamma di standard di interfaccia differenziale. In modalità standby, il consumo di corrente può essere ridotto anche al di sotto 10 μA per contenere il consumo energetico. I nuovi dispositivi possono funzionare a temperature ambiente comprese tra - 40 ºC e + 85 ºC.
Alloggiati in un minuscolo package XQFN16 da 2,4 mm × 1,6 mm con un profilo di 0,4 mm, i due dispositivi rispondono alle esigenze degli ingegneri che cercano di ridurre lo spazio su PCB. Il TDS4B212MX è dotato di piedinatura ottimizzata per ottenere prestazioni ad alta frequenza, mentre la piedinatura del TDS4A212MX semplifica il layout del circuito stampato.
Oltre a questi due nuovi dispositivi ad alte prestazioni per USB4 Pcie Gen 4 e Thunderbolt 4, Toshiba ha anche ampliato la gamma disponibile presso Farnell di altri switch bus ad alta velocità. Questi dispositivi sono adatti per le interfacce USB 2,0, PCIe Gen 1, Input/Output (GPIO) per uso generale a 5 V e a bassa tensione, insieme ai dispositivi di traslazione di livello per le interfacce di tipo I²C. Ciò offre ai progettisti un'ampia scelta di opzioni di commutazione bus e di traslazione di livello.
Per saperne di più sul multiplexer TDS4A212MX e sul demultiplexer TDS4B212MX, si consiglia una visita al sito web di Toshiba:
