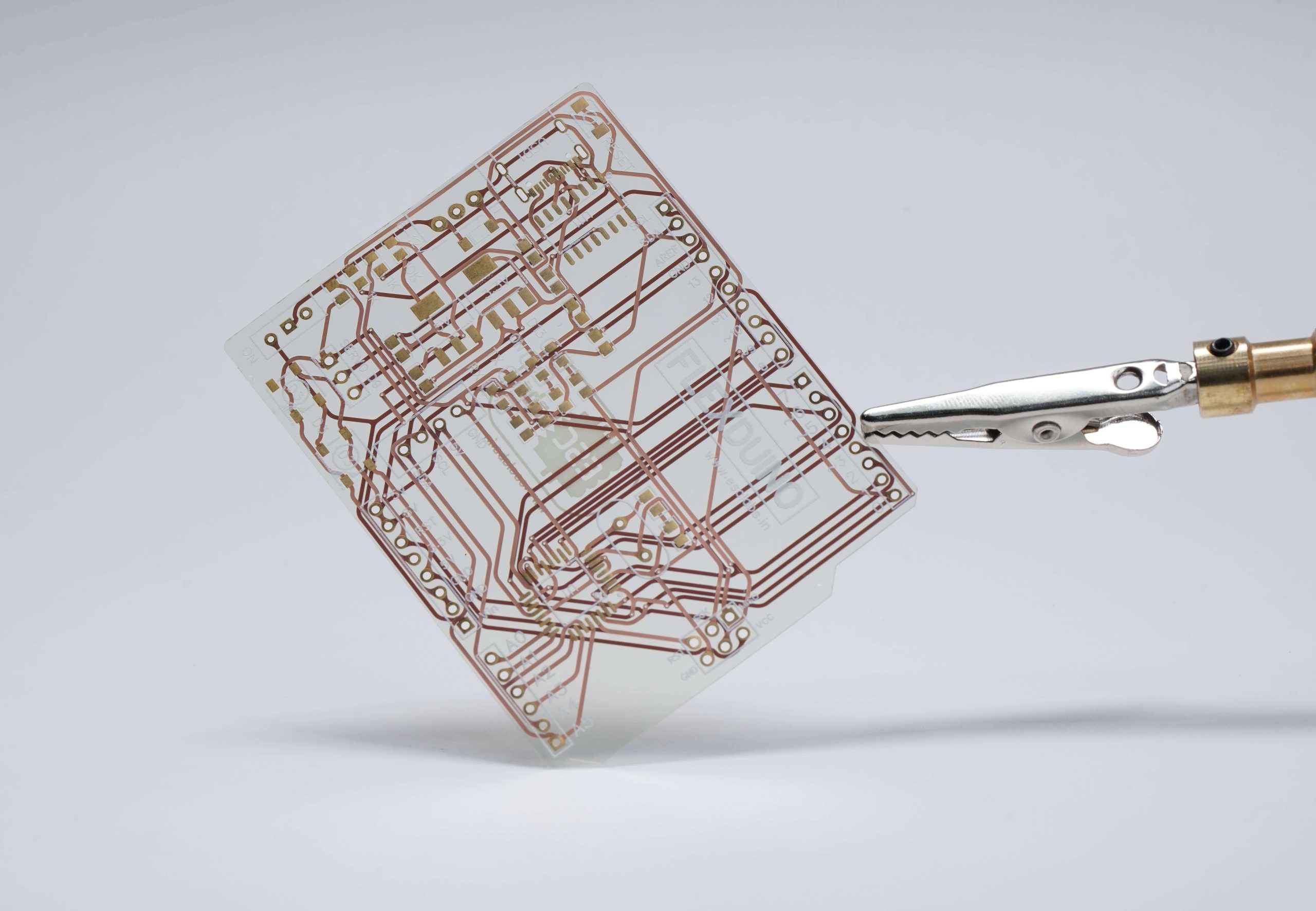

I PCB flessibili e traslucidi sono destinati a rivoluzionare il settore dell'elettronica, offrendo flessibilità, trasparenza e vantaggi tecnici di alto livello. Dalle loro proprietà uniche e dalle applicazioni innovative, al meticoloso processo di produzione e ai materiali all'avanguardia, questi PCB rappresentano il futuro della progettazione elettronica.
La composizione dei materiali con cui realizzare i PCB trasparenti è l'aspetto più critico. Questi materiali devono essere scelti con molta attenzione per ottenere la trasparenza desiderata e le giuste proprietà meccaniche ed elettriche.
I PCB flessibili trasparenti rappresentano un significativo passo avanti nella progettazione elettronica, utilizzando principalmente materiali quali polietilene tereftalato (PET) e poliimmide trasparente, entrambi noti per la loro durata e la flessibilità che li distingue dai tradizionali circuiti stampati flessibili.
Il PCB trasparente non compromette le prestazioni, mantiene le stesse funzionalità elettriche, il che lo rende un mix di bellezza e funzionalità. Il suo utilizzo abbraccia diversi settori, dai dispositivi indossabili all'elettronica flessibile e ai dispositivi medicali, dove la laflessibilità, l’estetica e la robustezza offrono eccellenti vantaggi. La flessibilità di questi PCB consente loro di essere modellati e stampati in varie forme, con design innovativi e compatti adatti a vari prodotti elettronici.
Questi circuiti ad alta trasparenza offrono un'innovativa alternativa a quelli tradizionali, le proprietà chiave che li contraddistinguono includono:
Questi circuiti stampati trasparenti non sono solo esteticamente accattivanti, ma anche leggeri e robusti. La scelta del materiale di base, come PET o poliimmide, influisce direttamente sulla flessibilità e sulla durata del substrato; oltre a sopportare alte temperature, offrono un'eccellente resistenza agli urti rendendoli adatti a un'ampia gamma di applicazioni.
Requisiti tecnici per i circuiti flessibili trasparenti
La progettazione e la produzione di PCB flessibili trasparenti richiede un'attenta valutazione di una serie di requisiti tecnici per garantire che i circuiti stampati risultanti siano affidabili e ad alte prestazioni. La combinazione unica di trasparenza e flessibilità presenta sfide specifiche che devono essere affrontate in ogni fase del processo.
La prima riguarda la scelta del materiale ed è fondamentale. Il materiale selezionato deve mantenere la sua trasparenza, soddisfacendo al contempo le proprietà elettriche e meccaniche necessarie per l'applicazione prevista. La costanza nello spessore e nella qualità del materiale è essenziale per evitare difetti che potrebbero compromettere nel tempo le prestazioni del circuito flessibile.
Un'efficace progettazione del circuito è fondamentale per i PCB flessibili trasparenti(come del resto lo è sempre a prescindere dal materiale del substrato). I progettisti devono ottimizzare la larghezza e la spaziatura delle tracce per garantire l'integrità del segnale e ridurre al minimo le interferenze, soprattutto nei layout ad alta densità. L'adattamento di impedenza è spesso richiesto per la trasmissione del segnale ad alta velocità e la natura trasparente del substrato può influenzare questi parametri. Un posizionamento accurato di componenti e piazzole è necessario per mantenere sia la flessibilità che l'aspetto estetico del circuito trasparente.
Processo di produzione di PCB flessibili trasparenti
A livello generale, per la fabbricazione del substrato, il processo prende avvio con la lavorazione del materiale trasparente (PET o poliimmide) che viene lavorato per creare il substrato di base.
Per creare il layout elettrico si può utilizzare la tecnologia DIW (direct ink writing)depositando inchiostri conduttivi ed isolanti sul substrato.
In alternativa (più tradizionale) si applicano sottili strati di rame per creare i percorsi conduttivi per i segnali elettrici. È necessario prestare molta attenzione quando si applicano questi strati di rame, per evitare che compromettano la trasparenza della scheda. Seguono fotolitografia e incisione con cui, sopra lo strato di rame, viene depositato uno strato di fotoresist che viene esposto alla luce UV, creando lo schema circuitale specifico. Tutto il rame indesiderato viene rimosso, lasciando le spaziature isolanti tra piste e piazzole del layout. Seguono la finitura superficiale delle piazzole, usualmente in oro, e la mascheratura delle piste.
Ispezione e collaudo concludono il ciclo di fabbricazione del substrato. Test rigorosi sono essenziali per verificare l'affidabilità e le prestazioni dei circuiti stampati trasparenti e flessibili. Questi includono test elettrici per la continuità e l'isolamento, nonché test meccanici per valutare la flessibilità e la durata in caso di flessioni ripetute. Vengono eseguite ispezioni ottiche per garantire che non vi siano difetti nel materiale che potrebbero compromettere la trasparenza o la funzionalità del circuito stampato.
Il rispetto degli standard di settore e delle best practice durante tutto il processo di fabbricazione garantisce che il prodotto finale soddisfi le elevate aspettative per le moderne applicazioni dei circuiti elettronici trasparenti.
Non meno importante è operare attentamente coi processi SMT, che devono essere adattati per preservare la trasparenza e la flessibilità dei materiali. Sono necessarie tecniche di manipolazione specializzate per prevenire graffi o contaminazioni sulle superfici trasparenti. I processi di assemblaggio SMT devono essere controllati con precisione per evitare danni da calore o deformazioni del substrato flessibile. Anche la forza adesiva e i metodi di saldatura sono studiati appositamente per garantire connessioni robuste senza compromettere la trasparenza.
Il passaggio dalla prototipazione alla produzione di massa è una fase delicata, che richiede produttori esperti per mantenere qualità, scalabilità e affidabilità anche in produzioni ad alto volume.
Rispettando tutti i vari requisiti tecnici, i produttori possono realizzare PCBA flessibili trasparenti che offrono prestazioni, affidabilità e un aspetto estetico di elevata caratura, tali che possano aprire la strada ad applicazioni innovative nei dispositivi elettronici di nuova generazione.
Si prevede che i progressi nei processi di produzione miglioreranno i tassi di resa e faciliteranno l'integrazione di più layer, migliorando ulteriormente le capacità dei PCB trasparenti. Ovviamente le innovazioni nei materiali continueranno a guidare l'evoluzione di questi circuiti stampati avanzati. Guardando al futuro, si stanno esplorando polimeri ibridi e nanomateriali come potenziali materiali per PCB trasparenti. Queste innovazioni mirano a migliorare le prestazioni e a ridurre i costi, aprendo la strada ad applicazioni ancora più incisive.
Applicazioni nell'elettronica moderna
I circuiti stampati flessibili sono ampiamente utilizzati in settori come l'automotive, l'elettronica di consumo e l’elettromedicale, grazie alla loro elevata flessibilità, leggerezza e risparmio di spazio.
Infatti le caratteristiche uniche dei PCB flessibili trasparenti hanno portato alla loro adozione in un'ampia gamma di settori. Nel settore automobilistico, ad esempio, l'utilizzo di materiali trasparenti consente di realizzare design leggeri che migliorano le prestazioni dei cruscotti e dei dispositivi di intrattenimento.
La tecnologia indossabile è un altro settore in cui i PCB flessibili trasparenti stanno avendo un impatto significativo. Dispositivi come smart glass, head-up display e fitness tracker beneficiano dell'estrema flessibilità e del comfort offerti da questi PCB. La loro capacità di adattarsi a diverse forme senza sacrificare le prestazioni li rende infatti l’ideale per le applicazioni indossabili, offrendo inoltre grande visibilità ed efficienza.
In campo medico, i PCB flessibili trasparenti vengono utilizzati nei dispositivi medicali di imaging avanzati, offrendo immagini nitide pur mantenendo la necessaria flessibilità;
sono utilizzati anche nelle lenti a contatto intelligenti, consentendo la realizzazione di dispositivi medici miniaturizzati e innovativi.
Nel contesto dell'elettronica di consumo, sono ampiamente utilizzati nei telefoni cellulari per ottenere design leggeri e salvaspazio.
