Littelfuse presenta due interruttori magnetici di nuova generazione a magnetoresistenza di tunneling (TMR, Tunneling Magnetoresistance): l'interruttore onnipolare LF21112TMR e l'interruttore bipolare LF11215TMR. Questi dispositivi compatti offrono eccellente sensibilità magnetica, stabilità termica e consumo energetico estremamente ridotto, rappresentando soluzioni di rilevamento ad alta efficienza energetica per contatori intelligenti, dispositivi indossabili, elettronica di consumo, automazione industriale e sistemi di sicurezza domestica. (Guarda il video.)
Guarda il video
Ampliamento del portafoglio di sensori TMR
Integrando la tecnologia TMR con un design CMOS a bassissimo consumo energetico, entrambi gli interruttori offrono prestazioni superiori rispetto ai sensori a effetto Hall tradizionali e agli interruttori magnetici basati su tecnologie precedenti. L'introduzione di questi prodotti va ad ampliare in maniera significativa il portafoglio di sensori magnetici Littelfuse, ora esteso anche alle applicazioni sensibili al consumo energetico e a funzionamento continuo.
- LF21112TMR: il primo interruttore TMR onnipolare dell'azienda, in grado di rilevare entrambi i poli magnetici (nord e sud), assicura maggiore libertà di posizionamento del magnete e semplifica la progettazione. Con un assorbimento di corrente tipico di soli 200 nA, è ideale per applicazioni a bassissimo consumo.
- LF11215TMR: interruttore digitale TMR bipolare ad alta velocità e a elevata precisione, è caratterizzato da un bassissimo consumo, pari a soli 1,5 µA, nonché da una sensibilità magnetica di soli 17 Gauss. È particolarmente indicato per applicazioni complesse che richiedono il rilevamento direzionale.
Bipolare o onnipolare: qual è la differenza?
Gli interruttori onnipolari, come l'LF21112TMR, si attivano quando vengono esposti a uno dei due poli magnetici, il che li rende particolarmente indicati per progetti con vincoli di spazio e applicazioni in cui risulta più difficile controllare l'allineamento del magnete. Gli interruttori bipolari, come l'LF11215TMR, si attivano con una specifica polarità magnetica (generalmente quella nord), e si disattivano con la polarità opposta (sud). Questa sensibilità direzionale risulta vantaggiosa in applicazioni che richiedono il rilevamento rotazione o direzionale.
Caratteristiche e vantaggi chiave

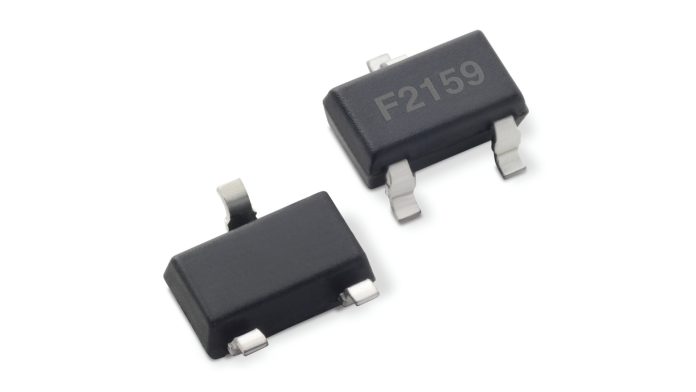

Entrambi i dispositivi hanno involucri SOT23-3 compatti e le seguenti caratteristiche:
- Tecnologia TMR per sensibilità e stabilità termica superiori
- Uscita CMOS push-pull per segnali digitali puliti
- Ingressi Schmitt trigger per ridurre il rumore e migliorare l'affidabilità
- Eccellente immunità alle interferenze magnetiche esterne
- Ampia gamma di tensioni di esercizio: da 1,8 V a 5,0 V
Questi interruttori aiutano gli ingegneri a progettare prodotti più compatti, intelligenti ed efficienti dal punto di vista energetico, riducendo al contempo la complessità meccanica e prolungando la durata della batteria.
Mercati e applicazioni degli interruttori TMR
Questi interruttori innovativi sono ideali per diverse applicazioni:
- Contatori intelligenti (gas, acqua, riscaldamento)
- Sensori IoT e dispositivi indossabili a batteria
- Rilevamento di coperchi e sportelli in elettrodomestici ed elettroutensili
- Rilevamento di manomissioni nei sistemi di automazione domestica e degli edifici
- Rilevamento della posizione lineare e rotativa nelle apparecchiature di robotica e dell'industria leggera
"Introducendo gli interruttori LF21112TMR ed LF11215TMR, ampliamo il portafoglio di sensori TMR Littelfuse con soluzioni capaci di soddisfare le esigenze di progettazione più critiche dei moderni dispositivi compatti, a batteria e a funzionamento continuo", ha detto Julius Venckus, Global Product Manager di Littelfuse. "Entrambi gli interruttori integrano la tecnologia della magnetoresistenza di tunneling con un design CMOS a bassissimo consumo energetico e offrono sensibilità magnetica e stabilità termica eccezionali a livelli di corrente leader nel settore: solo 200 nA per il rilevamento onnipolare e 1,5 µA per quello bipolare. Queste innovazioni consentono agli ingegneri di prolungare la durata della batteria, semplificare l'allineamento magnetico e assicurare il rilevamento affidabile anche in ambienti rumorosi e con elevate sollecitazioni termiche. Ideali per far fronte sia alle esigenze di flessibilità nel rilevamento dei poli sia a quelle di precisione nella commutazione direzionale, queste soluzioni TMR offrono le prestazioni e l'efficienza necessarie per progettare applicazioni più intelligenti e durature, dai contatori e dispositivi indossabili intelligenti ai sistemi di automazione industriale e sicurezza domestica".
Domande frequenti: interruttori magnetici TMR
1. Quali vantaggi offrono gli interruttori TMR rispetto ai sensori a effetto Hall?
Gli interruttori a magnetoresistenza di tunneling (TMR) offrono una sensibilità magnetica molto superiore e consumi energetici notevolmente ridotti rispetto ai sensori a effetto Hall. Grazie a questa combinazione, la durata della batteria aumenta e le prestazioni di rilevamento sono assicurate anche nell'ambito di progetti compatti e a funzionamento continuo, come i contatori intelligenti e i dispositivi indossabili.
2. In che cosa si differenziano gli interruttori TMR onnipolari e bipolari?
Gli interruttori onnipolari, come l'LF21112TMR, reagiscono a entrambi i poli magnetici, il che semplifica l'allineamento e consente una maggiore flessibilità di progettazione. Gli interruttori bipolari, come l'LF11215TMR, si attivano con un solo polo e si disattivano con quello opposto, assicurando il rilevamento direzionale o rotazionale preciso.
3. Che cosa rende questi interruttori adatti ai dispositivi a batteria e IoT?
Il ridottissimo assorbimento di corrente, solo 200 nA per l'interruttore onnipolare e 1,5 µA per quello bipolare, rende questi dispositivi ideali per le applicazioni in cui l'efficienza energetica è un fattore chiave. Grazie al design CMOS integrato, mantengono un'elevata reattività e al tempo stesso prolungano la durata operativa di dispositivi indossabili, sensori e contatori.
4. Per quali applicazioni gli interruttori LF21112TMR ed LF11215TMR risultano particolarmente vantaggiosi?
Questi interruttori sono ideali per le applicazioni a batteria e gli ambienti con vincoli di spazio, come nel caso di contatori intelligenti, dispositivi indossabili, dispositivi IoT, elettrodomestici e sistemi di automazione. L'involucro SOT23-3 compatto, l'ampia gamma di tensioni di esercizio, da 1,8 V a 5,0 V, e l'elevata immunità elettromagnetica favoriscono la facile integrazione nei moderni dispositivi elettronici di piccole dimensioni.
5. Questi interruttori TMR possono sostituire i sensori a effetto Hall nei progetti esistenti?
Sì. In molti casi, entrambi i modelli possono essere integrati nei circuiti esistenti basati su sensori a effetto Hall senza richiedere significativi interventi di riprogettazione. L'uscita CMOS push-pull e l'impronta conforme allo standard SOT23-3 semplificano la sostituzione, mentre l'ampia gamma di tensioni e la sensibilità migliorata aiutano gli ingegneri a ottenere prestazioni più elevate e a ridurre il consumo di corrente. La direzione di attivazione del sensore TMR è sull'asse "X", mentre quella del sensore a effetto Hall è sull’asse "Z".
