Littelfuse lancia il gate driver isolato IX3407B per semplificare i progetti ad alta potenza, un nuovo driver a canale singolo con isolamento capacitivo da 2,5 kV che migliora la densità di potenza, accelera la commutazione e aumenta l'affidabilità di azionamenti per motori, inverter e alimentatori industriali.
Littelfuse, Inc. presenta il suo IX3407B, un gate driver a canale singolo, galvanicamente isolato, progettato per offrire prestazioni di commutazione ad alta velocità e semplificare il design del sistema nelle applicazioni di potenza ad alta tensione (vedere il video).
Il gate driver IX3407B fornisce fino a 7 A di corrente di uscita di picco in sorgente e in assorbimento attraverso pin di uscita separati e integra la tecnologia di isolamento capacitivo proprietaria di Littelfuse da 2,5 kV per sicurezza e robusta integrità del segnale. Fornisce ritardi di propagazione rapidi, alta immunità ai transitori in modalità comune (CMTI) e stabilità termica migliorata, consentendo un funzionamento efficiente e affidabile su un ampio intervallo di frequenze di commutazione e temperature.
“Con l'IX3407B, i nostri clienti possono progettare sistemi di alimentazione più sicuri, compatti ed efficienti”, ha dichiarato June Zhang, Product Manager, Integrated Circuits Division di Littelfuse. “L'IX3407B aiuterà le aziende ad accelerare il loro time to market riducendo al contempo il costo totale del sistema nei mercati in crescita degli inverter solari, degli azionamenti per motori, dell'automazione industriale e dei sistemi UPS ad alta efficienza.”
L'IX3407B affronta la sfida di interfacciare logica a bassa tensione con dispositivi di potenza ad alta tensione fornendo isolamento galvanico tra le fasi di controllo e di pilotaggio senza la necessità di accoppiatori ottici ingombranti o isolamento basato su trasformatori. Questa integrazione riduce lo spazio sulla scheda, il numero di componenti e la complessità del sistema, offrendo al contempo maggiori livelli di flessibilità di design e affidabilità a lungo termine.
Caratteristiche e vantaggi chiave del gate driver isolato IX3407B
- Tipica corrente di picco sorgente/assorbimento di 7 A con pin di uscita separati per un controllo preciso del gate
- L'isolamento capacitivo di 2,5 kVrms assicura una robusta separazione elettrica e una rapida trasmissione del segnale
- Compatibilità logica TTL/CMOS (soglie di 3,3 V) con tolleranza della tensione di ingresso fino a VCC
- Lo spegnimento attivo (ASD) e il blocco per bassa tensione (UVLO) proteggono contro le condizioni di guasto
- L'alto valore nominale CMTI di 150 kV/µs supporta ambienti industriali ad alta rumorosità
- Ampia gamma di alimentazione in uscita (da 13 V a 35 V) per flessibilità tra IGBT e MOSFET Si / SiC.
Applicazioni target del gate driver isolato IX3407B
L'IX3407B è ideale per un'ampia gamma di applicazioni industriali e di energia rinnovabile, tra cui:
- Azionamenti per motori CC brushless e CA
- Inverter solari e sistemi di accumulo dell'energia
- Convertitori CC/CC ad alta tensione
- Stadi di potenza LLC e PFC totem-pole
- Sistemi di riscaldamento a induzione, saldatrici e gruppi di continuità (UPS)
- Sistemi di automazione per edifici e fabbriche
Sostituendo le soluzioni tradizionali basate su accoppiatori ottici, l'IX3407B offre prestazioni superiori, un ingombro ridotto e un costo di sistema inferiore, che lo rendono una scelta interessante per gli ingegneri che progettano la prossima generazione di sistemi di alimentazione ad alta efficienza.
Disponibilità

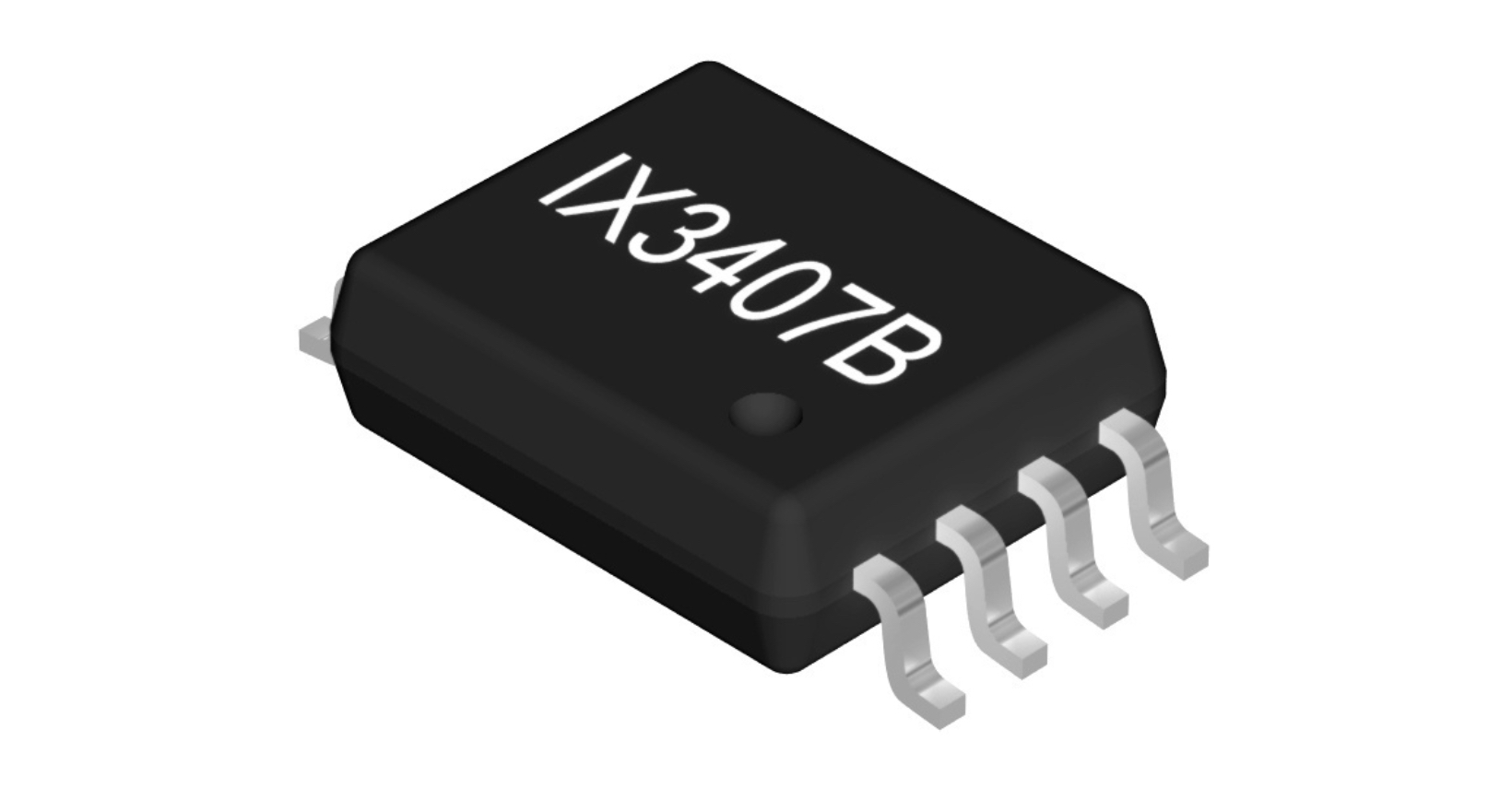

L'IX3407B è disponibile in una confezione SOIC-8 WB (a corpo largo) in formato nastro e bobina (3.000/bobina). Le richieste di campioni possono essere inviate a qualsiasi distributore Littelfuse globale autorizzato. Per un elenco di distributori Littelfuse, visitare Littelfuse.com.
