I nuovi contatori di LEM offrono miglioramenti nelle prestazioni, flessibilità e ottimizzazione del sistema, rendendoli particolarmente adatti per applicazioni come la ricarica di camion elettrici. Con l'introduzione del DCES600 e DCES1500, LEM consente infatti ai produttori di infrastrutture di ricarica DC di accelerare il time-to-market per soluzioni di ricarica sia veloci che megawatt, con servizi di fatturazione kilowattora (kWh).
I contatori DCES600 e DCES1500
I contatori DCES600 e DCES1500 soddisfano un'ampia gamma di requisiti di rilevamento della corrente DC. Sono progettati per raggiungere la precisione di classe B a livello di caricatore con correnti fino a 1500 A, a temperature di esercizio che vanno da -40 °C a +85 °C senza derating. La loro elevata precisione viene mantenuta su tutto l'intervallo di corrente, garantendo misurazioni precise durante l'intero ciclo di ricarica, dalle correnti elevate all'avvio a quelle basse in prossimità del completamento.
Contatori conformi alle certificazioni metrologiche legali internazionali
I nuovi contatori sono conformi alle certificazioni metrologiche legali internazionali e agli standard di calibrazione, garantendo accuratezza e tracciabilità per la fatturazione in kWh e la conformità normativa nelle applicazioni di ricarica dei veicoli elettrici. Questo, combinato con la precisione di rilevamento del ciclo completo discussa sopra, è importante quando si caricano camion elettrici, dove il costo del trasporto dipende direttamente dalla segnalazione precisa della quantità di energia erogata durante la ricarica.
I progettisti possono accedere ai contatori DCES tramite un'interfaccia di comunicazione RS485 che fornisce funzionalità di sicurezza informatica. Queste funzionalità includono l'autenticazione delle misure tramite firme digitali e strutture che consentono la manutenzione remota sicura e gli aggiornamenti del firmware.
Queste strutture sono progettate per aiutare a ridurre i costi operativi dei caricatori EV costruiti utilizzando i contatori DCES. LEM offre anche un set completo di interfacce di programmazione delle applicazioni (API) per consentire un'integrazione rapida e semplice del software e altri strumenti software per facilitare i test e l'integrazione del prodotto.
Caratteristiche

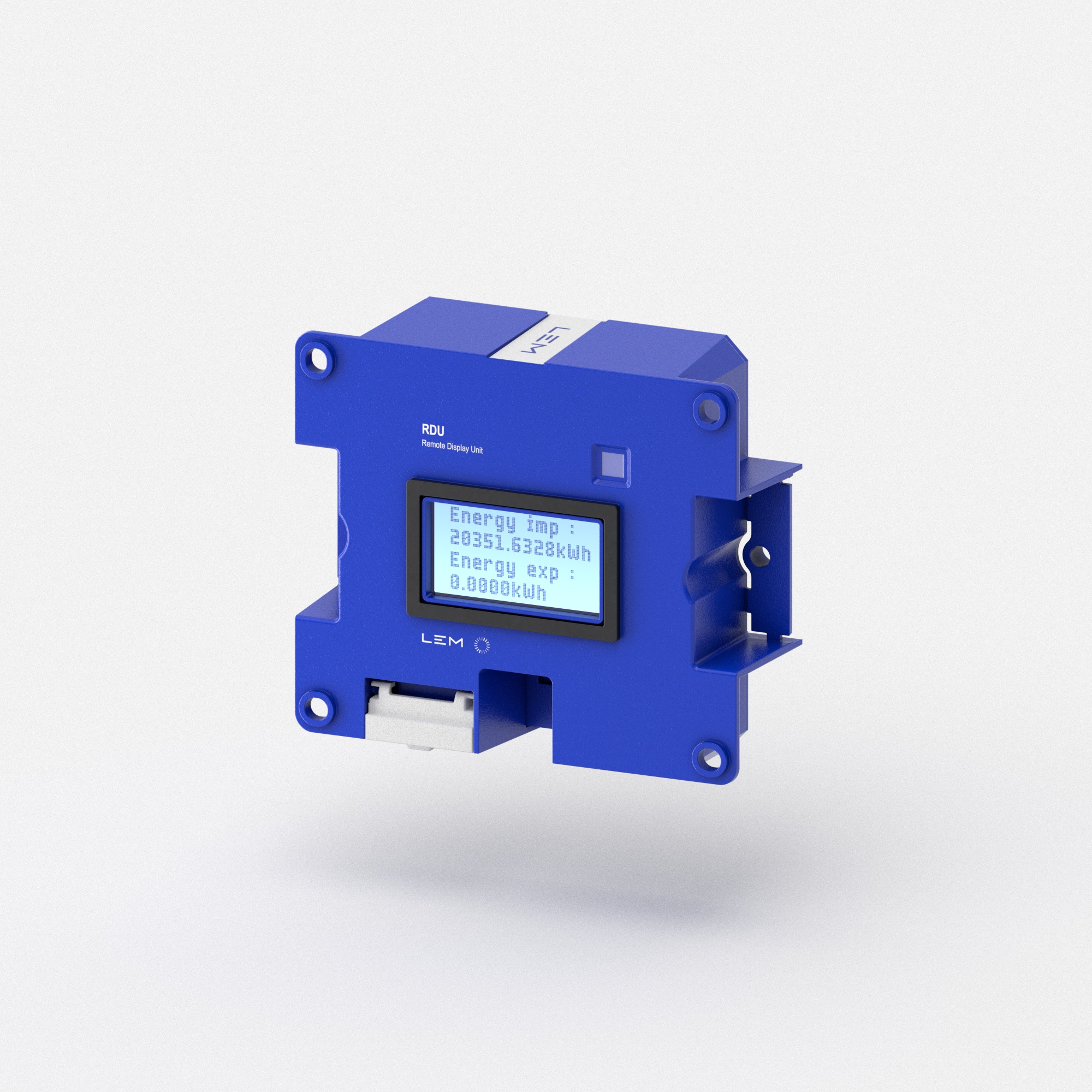

I contatori DCES sono disponibili con un'unità di visualizzazione remota opzionale, la RDU, che offre agli OEM e agli integratori di sistemi una maggiore flessibilità nella progettazione dell'interfaccia uomo/macchina rispetto alle soluzioni con display integrato.
L'RDU può essere montato su un pannello frontale, su una guida DIN o su una piastra di base, ha un fattore di forma sottile e non necessita di collegamenti aggiuntivi, come linee di comunicazione o fonti di alimentazione, oltre al collegamento ai contatori DCES.
Entrambi i contatori DCES hanno un design meccanico robusto, con un involucro rinforzato in fibra di vetro, che offre una resistenza di isolamento fino a 1000 VDC per il DCES600 e fino a 1500 VDC per il DCES1500. Offrono inoltre terminali di alimentazione di grandi dimensioni con ampie aree di contatto di corrente. Il DCES600 ha due perni M10 che consentono di avvitare le terminazioni dei cavi su un'area di contatto di 33 x 36 mm. Nel DCES1500, ci sono quattro perni M12 in due coppie, con ciascuna coppia che offre un'area di contatto combinata di 45 x 100 mm. Le busbar per entrambi i contatori sono specificate per un funzionamento fino a 110°C. Entrambi i contatori sono forniti con una copertura protettiva e guarnizioni.
I contatori DCES offrono report in tempo reale di tensione, corrente, temperatura ed energia. Questi valori possono essere utilizzati sia per la misurazione diretta dell'energia, ad esempio a fini di fatturazione, sia come parte di una strategia di gestione del sistema per garantire che l'apparecchiatura finale sia mantenuta entro limiti operativi sicuri attraverso la diagnostica remota del sistema.
Applicazioni per i moduli DCES
- Stazioni di ricarica rapida DC : il DCES 600 è ideale per stazioni di ricarica rapida pubbliche e commerciali, consentendo un elevato rendimento e una rapida turnazione dei veicoli.
- Hub di ricarica Megawatt: il DCES1500 è appositamente progettato per la ricarica in classe Megawatt, supportando veicoli pesanti, autobus e futuri veicoli elettrici ad alta capacità
- Ricarica di flotte e depositi: entrambi i contatori possono essere integrati nei depositi di ricarica delle flotte, fornendo un monitoraggio accurato dell'energia per la gestione dei costi operativi e la conformità normativa.
- Integrazione OEM: la modularità e le interfacce di comunicazione avanzate rendono la famiglia DCES adatta per l'integrazione in piattaforme di ricarica OEM e soluzioni personalizzate, per il controllo e il monitoraggio di qualsiasi applicazione DC come l'accumulo di batterie.
- Disponibilità: LEM è attualmente in fase di certificazione della serie DCES entro la fine dell'anno. I contatori DCES saranno quindi conformi alle normative europee come MID 2014/32/UE, la Direttiva UE sugli strumenti di misura, e con Eichrecht, la legge tedesca sulla calibrazione. Sono ora disponibili dei campioni per consentire agli sviluppatori di iniziare a lavorare sull'integrazione e certificazione dei caricatori.
